IntegtestTM 完整性測試儀

pes 測試專家

儀器的特點與優勢:

1.


2.


   1  采用標準化的自動濾材浸潤程序:通過一個標準化的自動濾材浸潤程序，保證濾材完全被液 體浸潤，同時啟動后續的測試工作, 不會影響下游的無菌狀態，滿足了在線式測試的要求。




3.


4.


   2  數據處理技術先進:采用了先進的人工智能技術，實時采集不斷變化的表觀擴散流數據流， 用于分析識別擴散流、粘性流模式，可以準確指認濾芯起泡點值，對濾膜/濾芯泡點的測試 結果與真實的細菌截流性能關聯性更好。




5.


6.


   3  超大容量的數據存儲功能，可保存 500 組測試結果及其測試曲線。




7.


8.


   4  IntegtestTM V4.0 型全自動過濾器完整性檢測儀是目前國內唯一一家能通過實測過濾器的上




   游體積而得到實際擴散流的檢測儀器。并且可以在線用“水浸入法”測試疏水性濾芯，解決




     了用有機溶液浸潤的殘留問題。




9.


10.


    5  由于采用了先進的算法和濾波手段，使儀器具有了可與國外檢測儀相媲美的穩定性和可靠




    性，解決了國內儀器不穩定的通病，精確度達到百分之一。




11.


12.


    6  儀器的進氣單元采用了全自動數字控制，大大增加了檢測過程的穩定性，完全擯棄了國內檢




    測儀還需要生產廠家的專業人員采用調節進氣旋鈕控制進氣速度的原始方法。

7 能實現大容量過濾器的完整性檢測。我們的檢測儀針對大容量的過濾器的完整性進行了專門 的設計，保證了在測量多芯過濾器時，測量精度不會減弱，測量速度不會發生改變。

8 儀器的核心部件均采用進口件，并在設計過程中對使用的安全性進行了細致的分析，在保證 基本電氣安全和機械安全的前提下，對操作過程的各個環節都進行了安全處理。

※ IntegtestTM v4.0 型全自動過濾器完整性測試儀

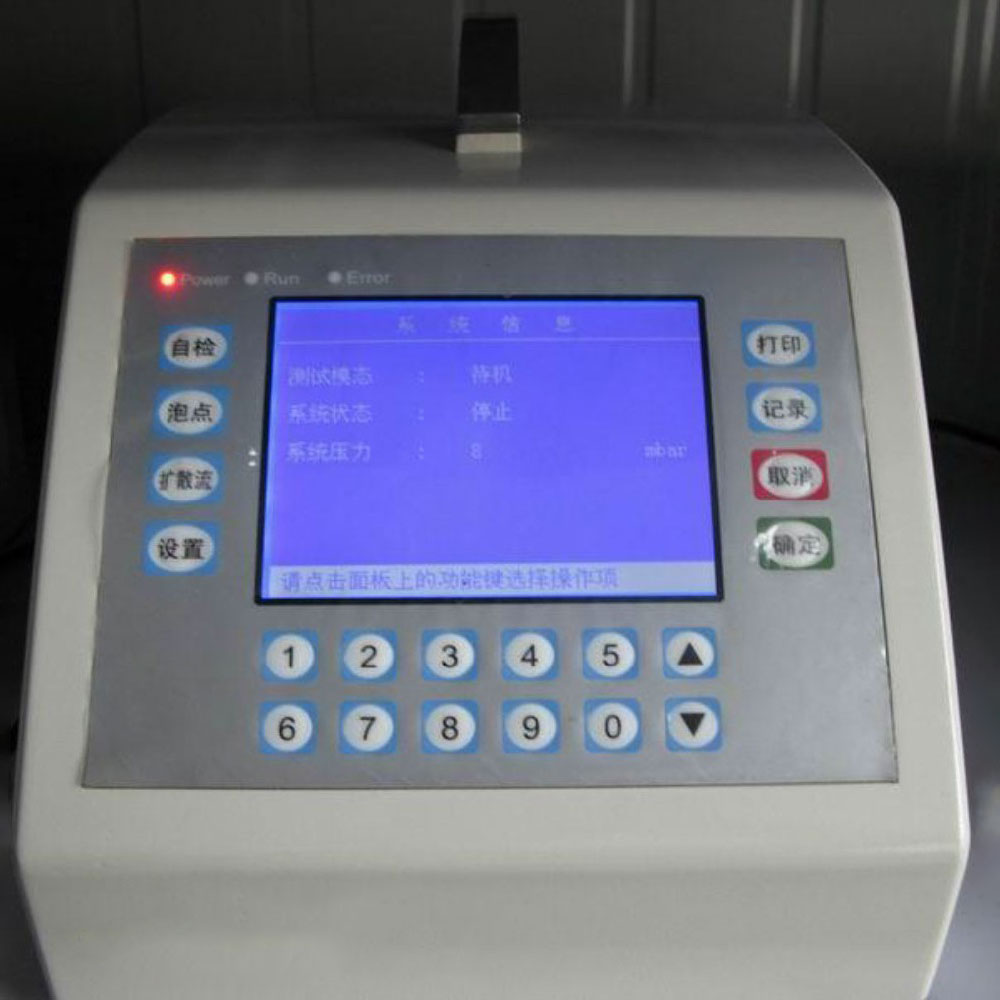

? 5.7′′帶背光數字液晶顯示屏，顯示清晰;

? 中文操作環境，操作界面友好;

? 實時顯示測試數據和曲線，監控測試全過程;

? 雙核運算，附帶上位機軟件。
? 含蓋了國外同類儀器的所有功能。 具有更完善的用戶分級管理功能，用戶可根據需要更改密碼。

? 增加了對被測過濾器的自動保護功能，避免因?yàn)檫^(guò)壓測試造成對濾器的損害。

? 提供了自動打印功能的設置項，使用戶的操作更簡單、方便。

? 專門針對疏水性濾芯設計了“水浸入法”測試功能，解決了疏水濾芯只能使用有機溶劑浸

?潤后測試完整性的殘留問題，填補了國內的一項空白。
?采用了更精密的元?dú)饧⒏晟频乃惴?，使儀器可以實現對平板膜過濾器的擴散流的檢測，

這對于判斷膜的完整性和特性具有重要意義。

水侵入法膜完整性測試(WIT 法)的原理及操作

一、水侵入法膜完整性測試(WIT 法)的原理 :
1992 年賽多利斯公司提出了一種針對疏水性濾器的在線進行完整性測

試的方法，即 WIT。WIT 是以水為介質測量浸沒在水中的疏水濾器上游空氣 壓力的降低速率。

WIT 是以水為介質進行測試的，施加的壓力必須足以克服膜孔中的毛細 管壓力才能使水自由流過疏水微孔膜的膜孔，這個起始臨界壓力叫作“水穿 透點壓力(WPP)”，WPP 由 過濾膜的材質和疏水性決定，與膜孔徑呈反比。 在 WIT 測試時，裝在濾殼上的疏水性過濾器，其上游浸沒在水中。在小于 臨界壓力 WPP 的測試壓力作用下，水不能通過膜而只能浸入到膜基體中， 水優先浸入最大的膜孔。浸入膜基體的水不會與透過膜的水相混淆，浸入是 一個極為緩慢的過程，為了在下游端得到水，需要保持很長時間的壓力。在 進行 WIT 時，從上游向裝有濾芯的過濾器中注水，這樣濾殼內部就由水柱 封存一段空氣，在測試時，水在測試壓力的作用下，浸入或透過膜使體積減 小，空氣體積相應增大，導致壓力降低。全自動的完整性測試儀檢測的空氣 壓力降對應浸入膜孔的水體積。因此測量在規定時間內過濾器上游空氣的壓 力降值可判斷過濾器的完整性。WIT 法與微生物挑戰試驗存在著經驗值對應 關系，并得到國際權威機構的相關認證。

二、水侵入法膜完整性測試(WIT 法)的系統配置

根據客戶的需求，WIT 測試系統可設置為全自動， 水侵入法膜完整性測

試(WIT 法)的基本要求
1. 測試用水的表面張力必須小于 72dynes/cm。
2. 將水和進口空氣的溫度差控制在最小范圍(±1 K)
3. 在測試過程中，避免壓力波動
4. 濾芯必須絕對疏水
5. 濾芯有足夠大的有效過濾面積，如>0.1m2
6. 選用有足夠測試精度的完整性測試儀 – 國產的 IntegtestTM進口的密理博 IT4 、賽多利斯、頗爾等廠家的儀器。

三、水侵入法膜完整性測試(WIT 法)的操作順序

1. 將疏水過濾器的上游充滿水
2. 關閉所有上游的閥門
3. 連接完整性測試儀 - IntegtestTM v4.0

4. 啟動測試:測試儀自動進行 WIT 測試
5. 測試完成同時打印測試結果
6. 打開濾殼底部的排污閥徹底排掉濾殼中的水

7. 打開濾殼的進氣口和排污閥通入壓縮空氣

8. 開始過濾系統的過濾操作

v4.0 型，進口的密理博 IT4 、賽多利斯、頗爾等廠家的儀器。

三、水侵入法膜完整性測試(WIT 法)的操作順序

1. 將疏水過濾器的上游充滿水
2. 關閉所有上游的閥門
3. 連接完整性測試儀 - IntegtestTM v4.0

4. 啟動測試:測試儀自動進行 WIT 測試
5. 測試完成同時打印測試結果
6. 打開濾殼底部的排污閥徹底排掉濾殼中的水

7. 打開濾殼的進氣口和排污閥通入壓縮空氣

8. 開始過濾系統的過濾操作
